門禁系統的施工布線規范和注意事項

文章出處：http://56733.cn 作者：TXC天下卡 人氣： 發表時間：2005年08月08日

讀卡器到控制器的線，建議用8芯屏蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線），數據線 Data1 Data0互為雙絞。線徑建議0.3平方毫米以上。最長不可以超過100米。屏蔽線接控制器的GND。按鈕到控制器的線，建議采用兩芯線，線徑在0.3平方毫米以上。

電鎖到控制器的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，和；或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。門磁到控制器的線，建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需在線了解門的開關狀態 或者 無需門長時間未關閉報警 和 非法闖入報警功能，門磁線可不接。

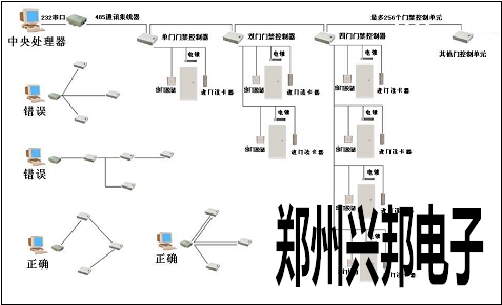

控制器到控制器之間，以及控制器到轉換器的線，建議使用8芯屏蔽雙絞網線。線徑在0.3平方毫米以上，485+和485-一定要互為雙絞，其中6芯備用，屏蔽線可不接，如果通訊不暢通，可以考慮用屏蔽線將所有控制器的GND進行連接，或者在485總線的最后一臺控制器的485＋ 和 485-之間并聯120歐姆的終端電阻來改善通訊質量。 485總線長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的復雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。

所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。

雖然控制器具備了良好的防靜電 防雷擊 防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。

請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。

不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。

不要將控制器和其他大電流設備接在同一供電插座上。

讀卡器 按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。

控制器建議安裝在弱電井等便于維護的地點。

接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
