DC12V10A/20A/30A水控機開關電源接線方法
文章出處:http://56733.cn 作者: 人氣: 發表時間:2024年08月03日
[文章內容簡介]:DC12V10A/20A/30A水控機開關電源接線方法
DC12V10A/20A/30A電源接線方法
通電前請檢查輸入輸出的引線是否連接正確,以免損壞設備

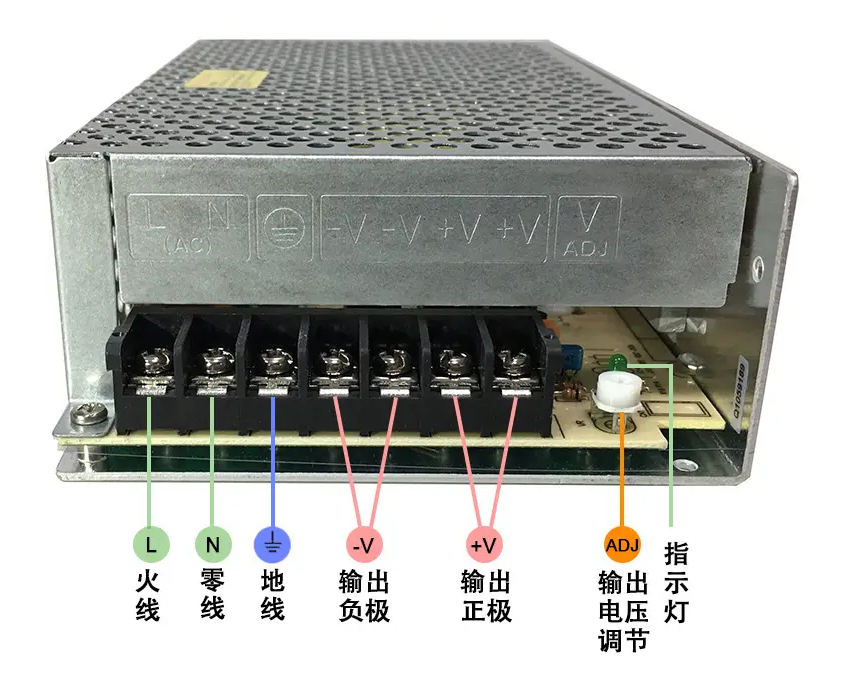

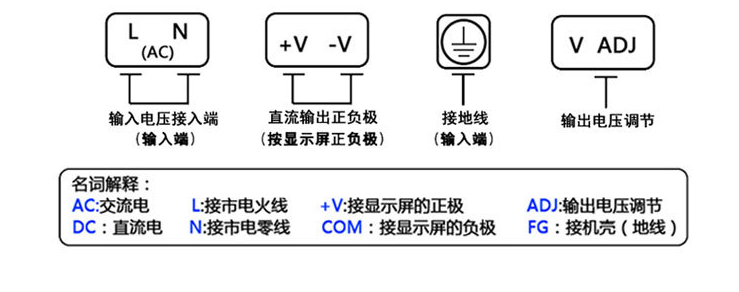

接線口名詞解釋:
AC:交流電
L:火線
+V:接設備正極
ADJ:輸出電壓調節
DC:直流電
N:零線
COM/-V:接設備負極
:接地線

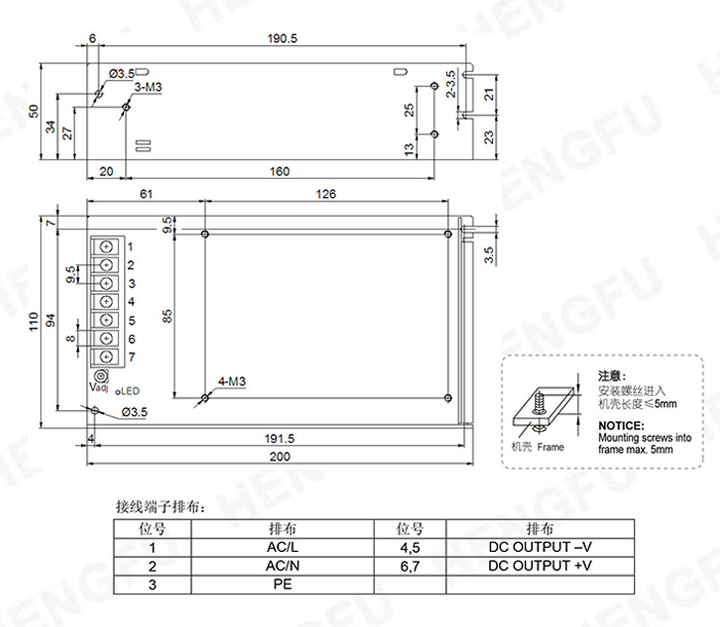

接線說明:
1、左邊的第一個和第二個接線柱(L、N):AC INPUT,用于接入交流電源,分別連接火線和零線。
2、 左邊的第三個接線柱:GND,是接地線,確保安全接地。
3、左邊的第四、第五和第六個接線柱:均為COM,代表直流輸出端的負極(DC OUTPUT V-)。
4、左邊的第七、第八和第九個接線柱:均為+V,代表直流輸出端的正極(DC OUTPUT V+)。
5、 左邊的第十個接線柱:+V ADJ,用于調整直流電壓值,保證輸出電壓在+-10%的可調范圍內。
