洗衣機控制器接線方法

文章出處：http://56733.cn 作者：興邦科技 人氣： 發表時間：2014年03月11日

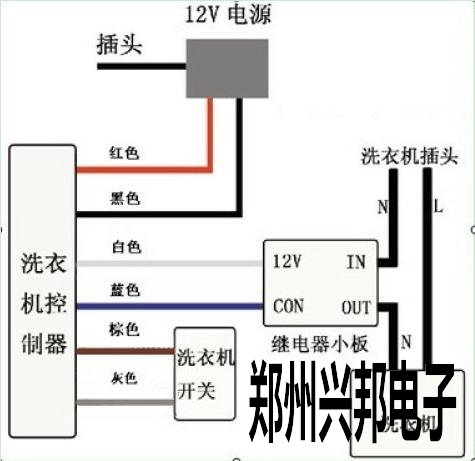

　　　　洗衣機控制器接線方法：
　　　　紅線----->12V電源正極，
　　　　黑線----->12V電源負極，
　　　　白線----->接繼電器小板+12V，
　　　　藍線----->接繼電器小板CON（繼電器小板的），
　　　　灰線和棕線兩根----->接啟動開關（刷卡10秒后，這兩根線會短路半秒鐘鐘（相當于按鍵按下一次），然后斷開），
　　　　其他線空出不用接，但需分別包起來，以免短路。
